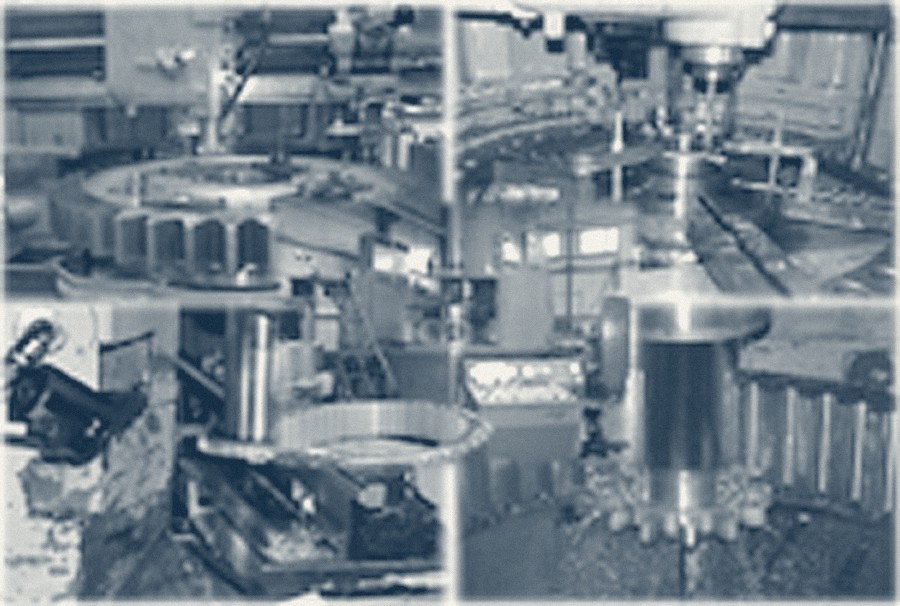

Tailler
Dentures droites, hélicoïdales, coniques. Module 0,5 à 38,1, jusqu'à Ø 3 000 mm.
- Tailleuses extérieures, à couteaux, CNC
- Höfler HF 900 et HF 1600, Lorenz Ø 3 000
- DIN 5480, NF E 22 141, 20° et 30°

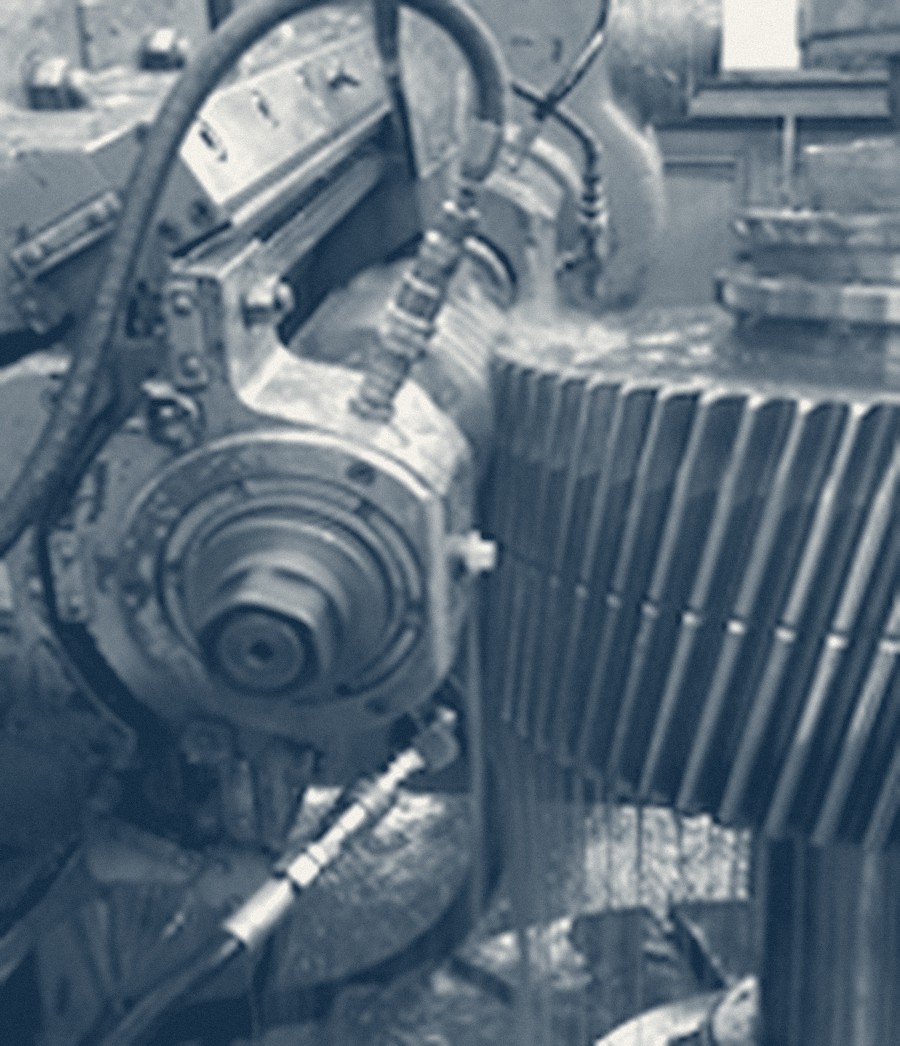

Taillage d'engrenages · Hangenbieten, Bas-Rhin
L'engrenage qui fait tourner la machine.
Jusqu'à trois mètres de diamètre. Module 0,5 à 38,1. Souvent une seule pièce, avec le dossier qualité qui l'accompagne.
- Module
- 0,5 → 38,1
- Diamètre
- 10 → 3 000 mm
- Qualité
- ISO 9001:2015
Savoir-faire
Un atelier,
trois gestes.
Tailler la denture, rectifier la portée, usiner le corps. Les trois se font au même endroit, sur la même pièce, sans rupture de dossier.

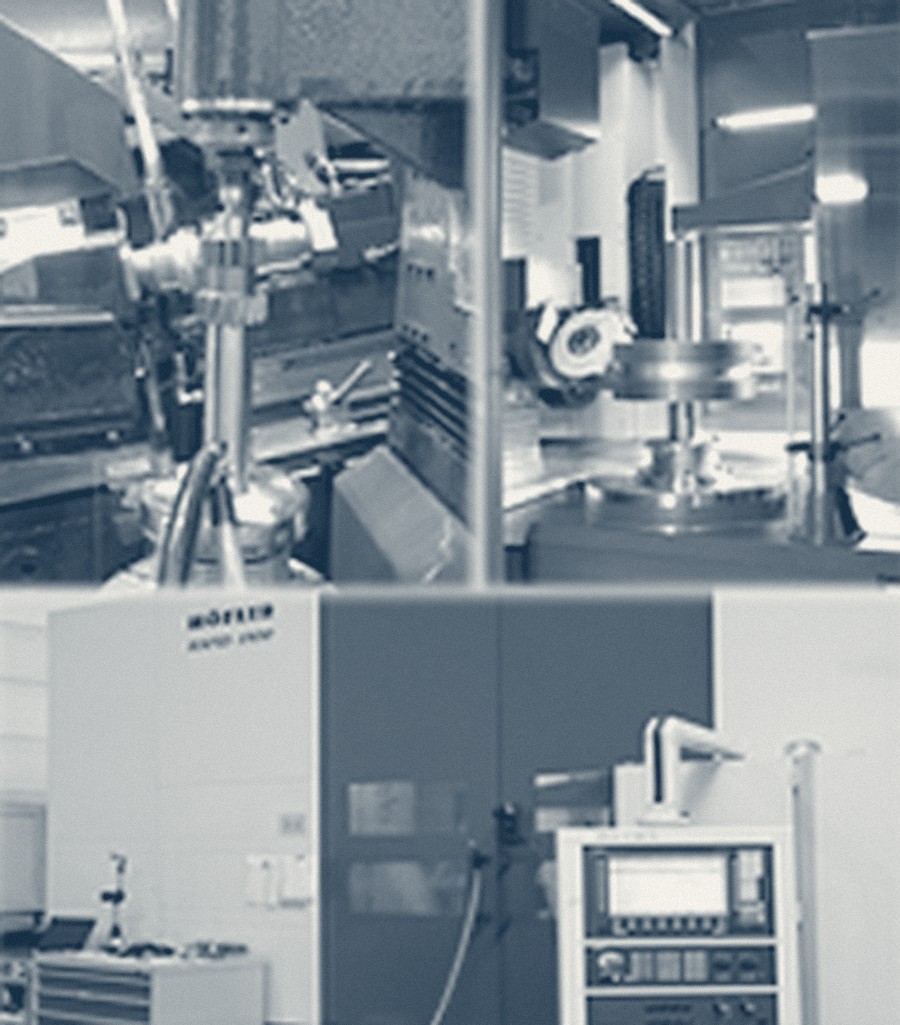

Rectifier
Dentures, portées, vis sans fin, cannelures. Du Ø 13 mm au Ø 1 500 mm.
- Rectifieuses dentures Höfler Helix 400 et Rapid 1500
- Cylindrique Churchill 4 000, Studer S40
- Plane ABA 2 000 × 600

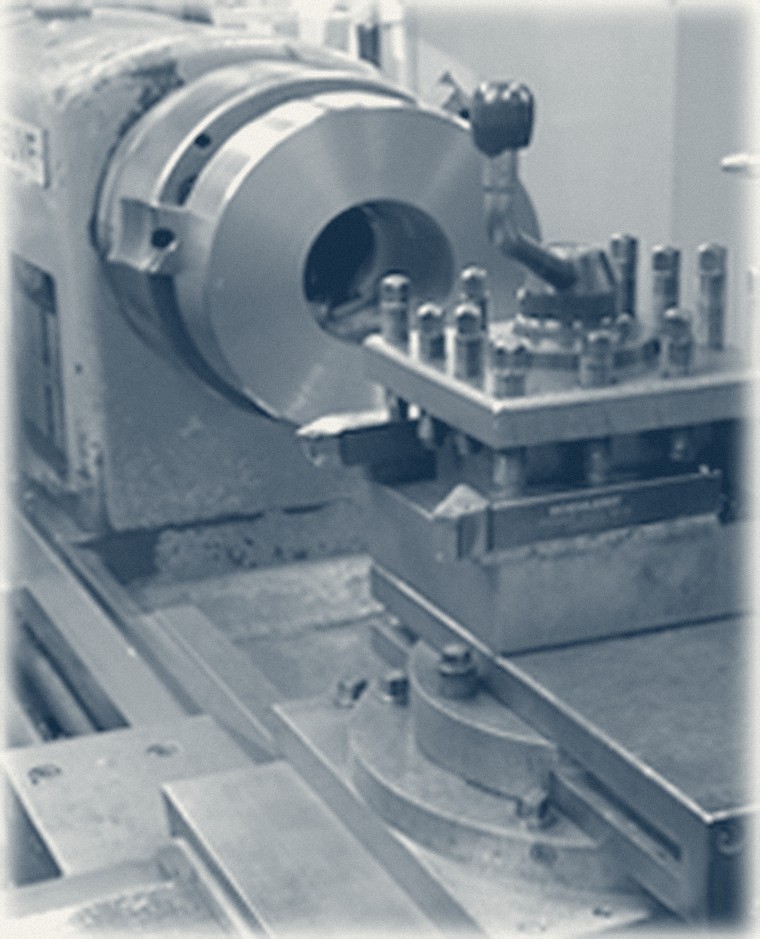

Usiner
Tournage vertical et CNC, fraisage 5 axes, brochage, mortaisage, érosion à fil.
- Tour vertical Morando Ø 2 700 × 2 000
- Centres UGV Huron KX200 et DMG DMU100T

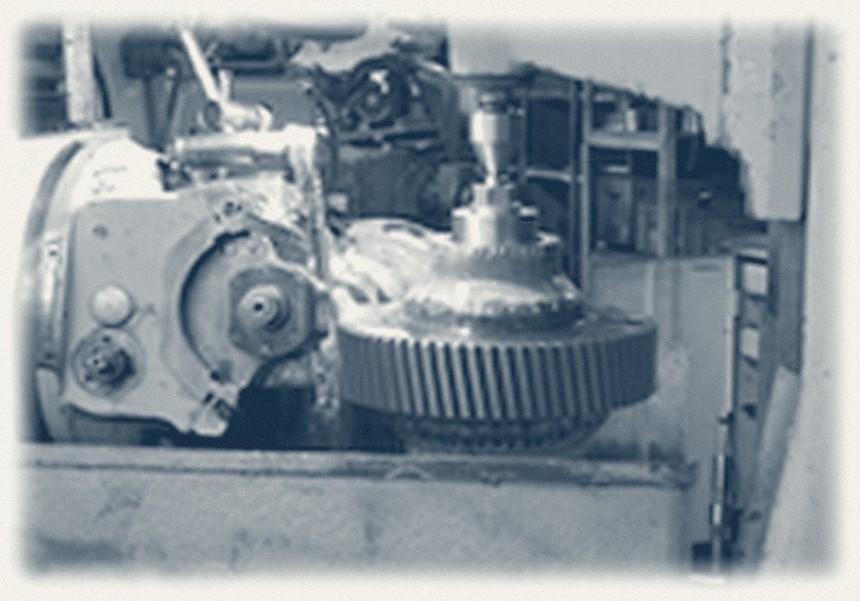

- Brocheuses Klink, mortaiseuse Polymat
La plage
Du grain de dix millimètres
à la couronne de trois mètres.
Le même atelier taille les deux. C'est rare, et c'est ce qui permet de dire oui à une pièce que d'autres refusent.
0,5module mini
38,1module maxi
3 000mm de diamètre
1pièce, ou la série
Les moyens
Cinq familles,
un seul toit.
Chaque machine est donnée avec sa capacité réelle, telle que l'atelier la publie. Les cotes sont en millimètres.
6Tailleuses extérieuresØ 10 à 1 250 × 700 · module 0,5 à 20
1Tailleuse LorenzØ 3 000 × 1 425 · module maxi 24
7Tailleuses à couteaux, intérieur et extérieurØ 10 à 1 000 × 160 · module 1 à 14
1Tailleuse Richardon CNC 300, alimentation robotiséeØ 10 à 400 × 450 · module maxi 7
1Tailleuse Höfler HF 900 CNCØ 50 à 900 × 900 · module maxi 40
1Tailleuse Höfler HF 1600 CNC, lunette 2 700Ø 300 à 1 500 × 2 000 · module maxi 40
1Rectifieuse plane ABA2 000 × 600 × 700
2Rectifieuses cylindriques extérieuresChurchill Ø 600 × 4 000 · Landis Ø 500 × 2 500
1Rectifieuse cannelures KappØ 13 à 160 × 1 100
1Rectifieuse CNC extérieure Studer S40Ø 300 × 1 000
1Rectifieuse intérieure et extérieure Voumard CNC 150Ø 300 × 500
2Rectifieuses dentures CNCHöfler Helix 400 : Ø 30 à 400 × 500, module 0,5 à 15 · Höfler Rapid 1500 : Ø 50 à 1 500 × 1 000, module 1 à 34
3Tours Cazeneuve digitalØ 450 × 1 500
1Tour GeminisØ 1 600 × 6 000
1Tour Gildemeister CT40Ø 200 × 600
1Tour Gildemeister CTX500, axe CØ 700 × 1 500
1Tour Gildemeister MD6Ø 530 × 1 500
1Tour Index G400, axe CØ 550 × 2 000
1Tour vertical Morando digitalØ 2 700 × 2 000
1Tour vertical Schiess CNCØ 1 650 × 800
2Fraiseuses Huron digital700 × 100 × 600
1Fraiseuse CNC Huron DX1 500 × 700 × 400
1Centre UGV Huron KX200, 5 axes, 12 000 tr/min3 300 × 2 300 × 960
1Centre UGV DMG DMU100T, 5 axes, 12 000 tr/min1 060 × 710 × 710
1Perceuse CNC Donauperçage
1Brocheuse horizontale Karl Klink 125brochage
1Brocheuse horizontale RBV 85brochage
1Brocheuse verticale Varinelli 16brochage
1Mortaiseuse Polymatpassage 3 000 × 1 000 · largeur maxi 100
3Vibrateurs circulaires RoslerØ 1 500 · ébauche, polissage, déshumidification
1Électro-érosion à fil Charmilles Robofil, 5 axes1 200 × 900 × 400
Le dossier
Ce qui part
avec la pièce.
Une denture ne se juge pas à l'œil. L'atelier mesure, enregistre et transmet. C'est ce dossier qui fait la différence entre une pièce et une pièce que l'on peut remonter.
01
ISO 9001, version 2015
Procédures et certificats en place. Chaque pièce garde sa traçabilité, de la matière au contrôle final.
02

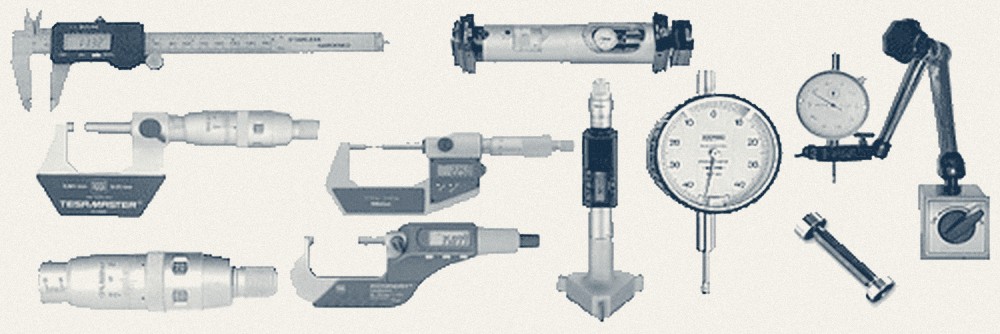

Métrologie
Machine tridimensionnelle Mitutoyo Crysta-Apex C 9166, 1 500 × 700 × 600. Machine Wenzel WGT 1000. Deux bras de mesure ROMER, 2 000 et 2 500 mm.
03
Contrôle denture
Banc Klingelnberg ZPK 350, Ø 350 × 750, module 1 à 20. Contrôle des dentures sur machine tridimensionnelle.
04
Contrôle brûlure
Appareil Barkhausen Stresstech Rollscan 300, pour vérifier l'état de surface après rectification.
Traitements thermiques et de surface assurés par les partenaires de l'atelier : Bodycote, Oerlikon Balzers, HTO, Brammer, Kammin, Reese, EFD, Techniques et Surfaces.
Les secteurs
Les machines
qui ne peuvent pas
s'arrêter.
Machines-outils, industries alimentaire, textile et ferroviaire, offshore, transmissions et réducteurs, énergies nouvelles. L'engrenage change de taille et de matière. Le geste reste le même.
